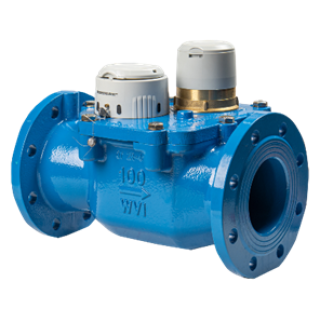

Комбінований лічильник холодної води Zenner WPVR IP68

Zenner WPVR IP68 — це високоточний комбінований (спарений) лічильник води промислового класу, призначений для систем із високим діапазоном коливання витрат. Пристрій поєднує в собі два типи лічильників в одному корпусі для точного обліку як пікових навантажень, так і мінімальних витоків.

Нижче наведено структурований технічний опис цієї моделі.

1. Конструктивні особливості та принцип роботи

Лічильник WPVR побудований за комбінованим принципом і складається з трьох ключових елементів, об'єднаних у єдину вимірювальну касету (вставку):

• Основний лічильник: Використовує турбінну технологію Вольтмана з паралельною віссю (Woltman parallel). Він активується під час середніх та великих об'ємів споживання.

• Додатковий лічильник: Об'ємний ротаційно-поршневий лічильник високої чутливості. Він веде облік, коли потік води занадто малий для запуску великої турбіни.

• Перемикаючий клапан: Автоматично спрямовує потік води через додатковий лічильник (при низькій витраті) або відкриває шлях через основну турбіну (при зростанні тиску та витрати).

  Клас захисту IP68 ("Copper Can"): Рахункові механізми обох лічильників є сухохідними, але повністю герметизованими в оболонку з міді та товстого скла. Вони захищені від запотівання, пилу та витримують тривале повне затоплення у воді.

  2. Основні технічні характеристики

Пристрій випускається у чотирьох номінальних діаметрах. Базові параметри для лінійки:

3. Функціональні переваги

• Широкий метрологічний діапазон: Завдяки комбінованій схемі, динамічний діапазон вимірювання (Q_3/Q_1) у горизонтальному та вертикальному положеннях може досягати значень від R1000 до R6300 (залежно від калібру DN). Це дозволяє фіксувати найменші витоки в мережі.

• Універсальність монтажу: Допускається встановлення як у горизонтальному, так і у вертикальному положенні трубопроводу.

• Відсутність вимог до прямих ділянок (U0/D0): Відповідно до стандартів OIML R49 та DIN EN ISO 4064, лічильник не потребує прямих заспокійливих ділянок трубопроводу перед і після себе, що суттєво економить місце у колодязях чи звужених теплопунктах.

• Довговічність: Підшипники вимірювальних елементів мають гідравлічне розвантаження, що забезпечує стабільність метрологічних параметрів протягом багатьох років експлуатації.

4. Дистанційна передача даних (AMR)

Обидва рахункові механізми (основний та додатковий) за замовчуванням підготовлені до інтеграції в автоматизовані системи комерційного обліку. Можливе дооснащення такими модулями:

• Електронні імпульсні датчики (Reed / індукційні).

• Дротовий інтерфейс Wired M-Bus.

• Бездротовий зв'язок Wireless M-Bus.

• Модулі передачі даних через LPWAN мережі (LoRaWAN).

5. Сфера застосування

Лічильники Zenner WPVR використовуються на об'єктах з нерівномірним або сезонним характером водоспоживання:

• Вулиці чи квартали у системах розподілу питної води.

• Промислові підприємства з циклічними технологічними процесами.

• Об'єкти комерційної нерухомості (готелі, великі ТРЦ), де вночі споживання падає майже до нуля, а вдень досягає пікових значень.
