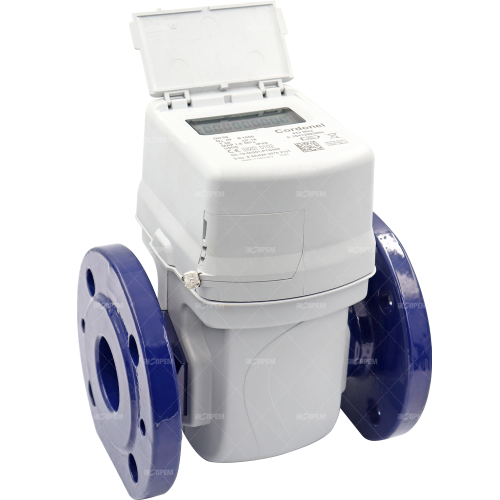

Ультразвуковий лічильник холодної води Cordonel

Призначення

Лічильник розроблений для комерційного, технологічного та комунального обліку води. Він ідеально підходить для:

• Магістральних мереж водопостачання.

• Промислових підприємств та технологічних ліній.

• Обліку у великих комерційних та житлових комплексах.

• Розподільчих мереж для контролю витоків та оптимізації тиску.

Основні переваги

• Абсолютна точність (R1000): Здатний фіксувати навіть найменші витоки (краплі) завдяки надзвичайно широкому динамічному діапазону вимірювання.

• Довговічність без втрати точності: Ультразвукова технологія не має рухомих елементів. Лічильник не зношується і не втрачає точність з роками.

• Надійність у важких умовах: Захист корпусу за стандартом IP68. Пристрій може працювати повністю затопленим у воді.

• Розумні комунікації: Вбудований радіомодуль дозволяє інтегрувати лічильник у системи дистанційного зчитування даних (AMR/AMI) без додаткового обладнання.

• Автономність: Живлення від внутрішньої батареї, яка забезпечує до 15 років безперервної роботи.

• Монтаж без обмежень: Не потребує прямих ділянок труби до і після лічильника (U0/D0), що дозволяє встановлювати його у стеснених умовах або колодязях.

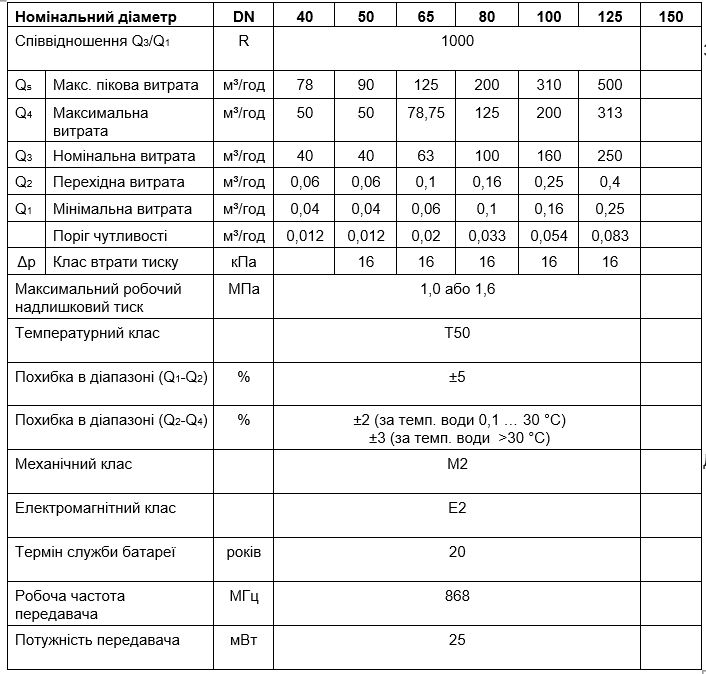

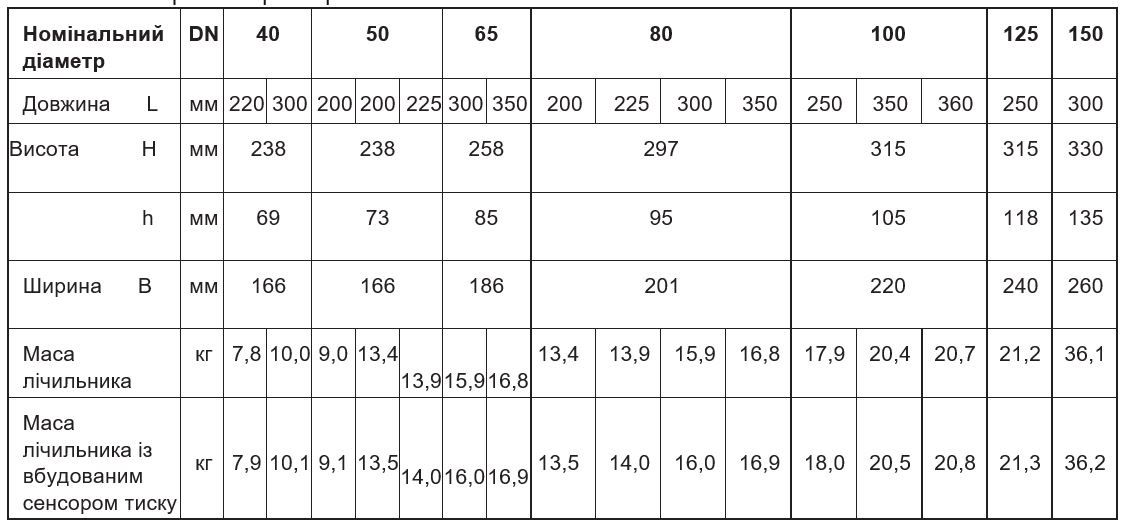

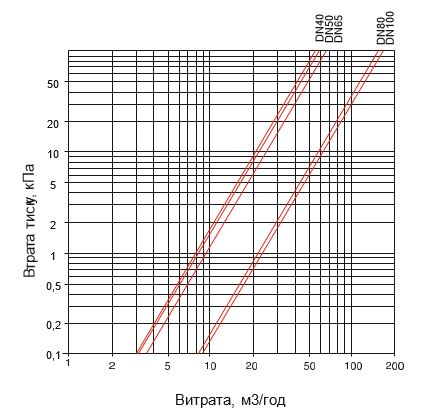

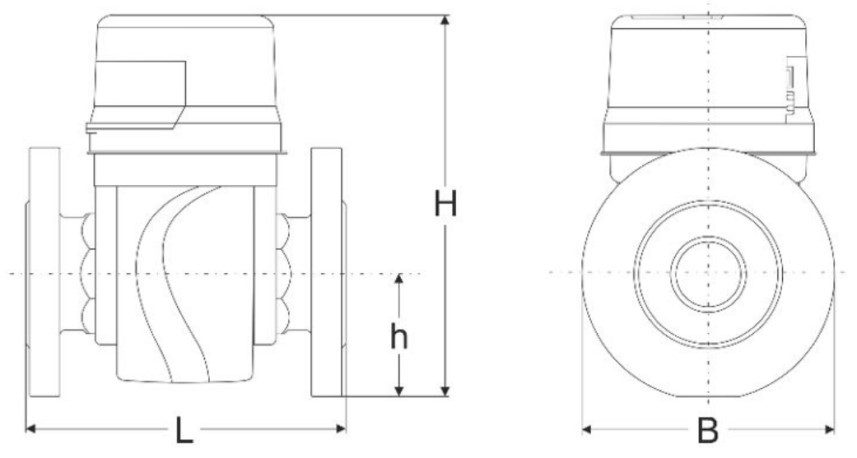

Технічні характеристики лічильників Cordonel:

Технічні особливості

• Тип вимірювання: Ультразвуковий (нечутливий до піску, окалини чи відкладень у воді).

• Робочий тиск: До 16 бар (PN16).

• Температура вимірюваного середовища: До 50 °C (холодна вода).

• Положення монтажу: Горизонтальне, вертикальне або під нахилом (на точність вимірювань це не впливає).

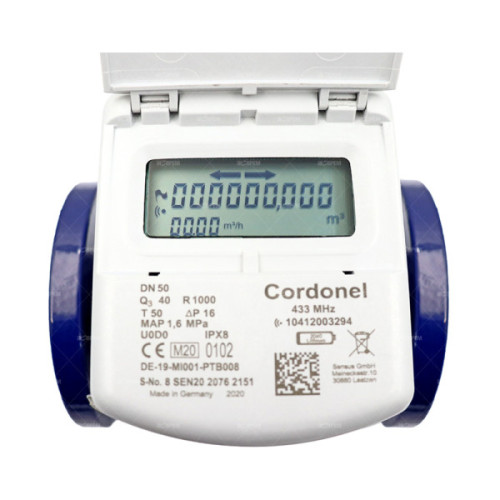

• Інформативний дисплей: РК-екран, який відображає поточну витрату, сумарний об'єм, напрямок потоку, а також коди помилок та витоків у реальному часі.

  Інтерфейси та можливості комунікації

  Cordonel спроєктовано як повноцінний елемент "розумних" мереж водопостачання (Smart Water Networks). Він має кілька рівнів комунікації:

  1. Бездротові інтерфейси (Радіозв'язок)

  • Інтегроване радіо SensusRF: Працює на дозволених частотах 433 МГц або 868 МГц. Забезпечує надійне шифрування даних за стандартом AES-128. Створене для мобільних систем зчитування Walk-by / Drive-by (обхід чи об'їзд території), а також для стаціонарних радіомереж.

  • Wireless M-Bus: Підтримка відкритого європейського стандарту бездротової передачі даних з приладів обліку (OMS), що дозволяє легко інтегрувати пристрій у наявні системи автоматизації інших виробників.

  2. Бездротовий оптичний інтерфейс локального доступу

  • NFC (Near Field Communication): Вбудований бездротовий чіп малого радіуса дії. Дозволяє миттєво зчитати поточні показання, архівні дані або конфігурувати лічильник за допомогою смартфона чи планшета із застосунком Sensus Diavaso (достатньо просто піднести телефон до скла лічильника).

  3. Дротові інтерфейси (через виносний адаптер CPA-01)

  • Імпульсний вихід (Pulse Output): Гнучко програмований вихід, де можна налаштувати вагу імпульсу (наприклад, 1 імпульс = 10 літрів) та тривалість сигналу. Використовується для контролю технологічних процесів.

  • Дротовий M-Bus / Модемні підключення: Дозволяє передавати розширені архіви даних (включаючи тиск та температуру) через дротові лінії зв'язку.

  Можливості внутрішнього архіватора (Data Logger)

  • Щогодинний запис споживання, профілю тиску та температури води за останні 180 днів.

  • Автоматична генерація та передача аварійних сигналів у разі виявлення прихованого витоку, прориву труби, зворотного потоку або критичного зниження заряду батареї.

Монтаж і початок роботи:

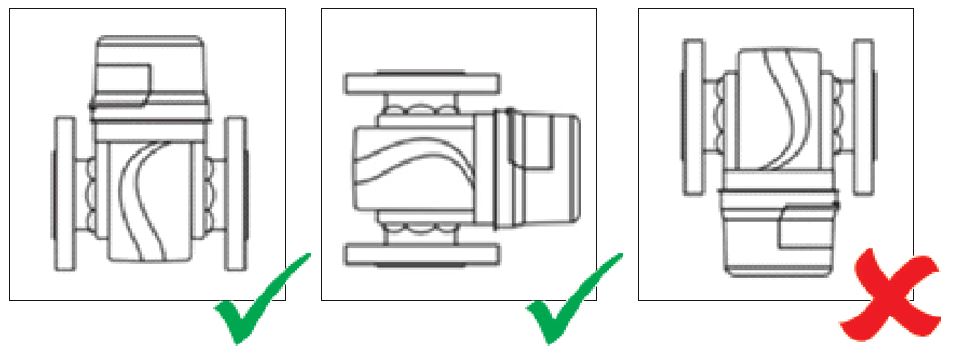

Лічильник може бути змонтований у горизонтальному або вертикальному трубопроводі (не дозволяється монтаж лічильним механізмом донизу). Лічильник встановлюється після завершення будівельних та монтажних робіт, чищення та промивання трубопроводу, випробування тиском.

Під час проведення подібних робіт лічильник повинен бути замінений відповідного розміру вставкою. Наявність прямих (заспокійливих) ділянок до та після лічильника не є обов'язковою. В разі необхідності встановлення перед лічильником будь-якої трубопровідної арматури або інших місцевих гідравлічних опорів, їх монтаж виконувати на відстані не ближче, ніж 3хDN до лічильника  та 1хDN після нього. Більше інформації є в паспорті приладу. В новому лічильнику напрямок руху води крізь нього не визначений та може бути будь-яким. Тому на горизонтальний трубопровід лічильник завжди може бути встановлений таким чином, щоб його дисплей не був перевернутий, незалежно від напрямку руху води. Напрямок руху води крізь лічильник визначається автоматично одразу після проходження перших 5 м води. Проходження зазначеного об’єму води крізь лічильник в одному напрямку сприймається ним як “пряме” і надалі вважається основним, яке записується до пам’яті приладу та відображається у верхній частині дисплею відповідною стрілкою. В подальшому зміна напрямку неможлива. Після цього будь-яка кількість води, що пройде у зворотному напрямку призведе до появлення прапору-попередження “зворотний потік” з відповідним записом до вбудованого архіватору даних. Крім того, процедура визначення “прямого” напряму руху води також є командою до активації всіх внутрішніх модулів та інтерфейсів лічильника, які до того знаходились в неактивному стані. З цього моменту вмикається вбудований радіомодуль - на дисплеї починає мигати символ радіопередачі. Якщо лічильник попередньо налаштований на певний напрямок руху води крізь нього і на його дисплеї відображається відповідна стрілка, це обов’язково потрібно враховувати під час його встановлення на трубопровід.

Більш детальний опис лічильника є в паспорті.
